HQ/S-... Profilserie

Copyright © Dr. Helmut Quabeck, 2012



bullet

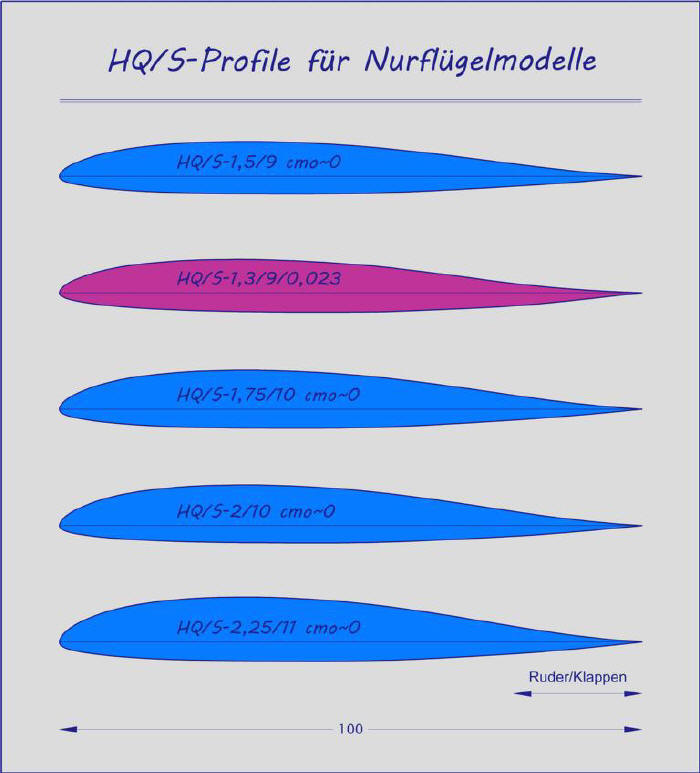

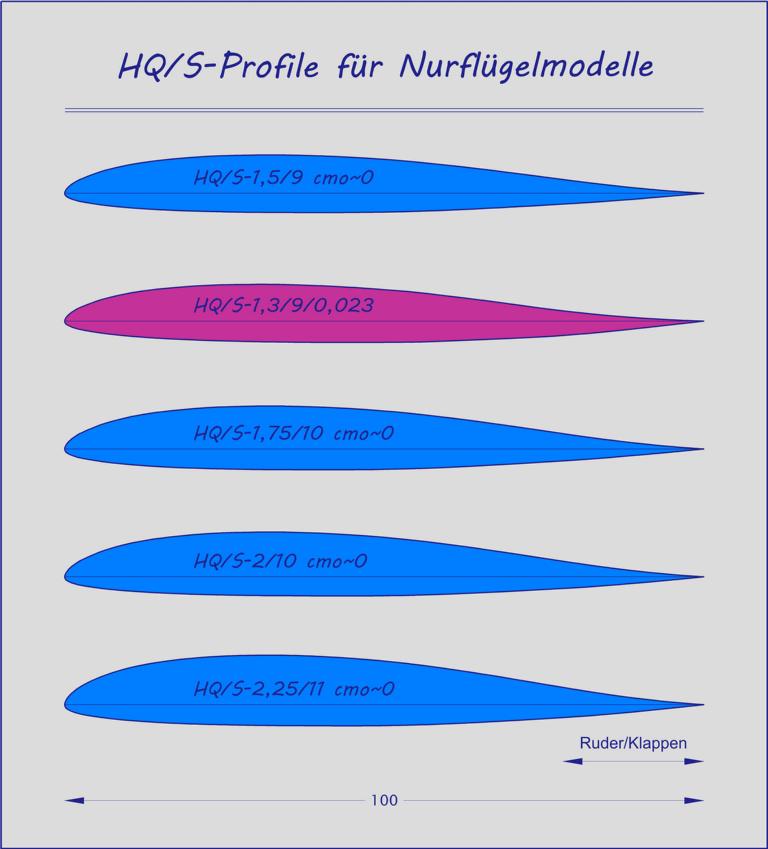

HQ/S - Profile

bullet

HQ/S - Profilpolaren (Eppler-Programm PROFILE07)



bullet

HQ/S-0,5/... - Profile (für Jet-Modelle)

bullet

HQ/S-0,5/... - Profilpolaren (Eppler-Programm PROFILE07



bullet

HQ/S-Koordinaten (ZIP-Download)

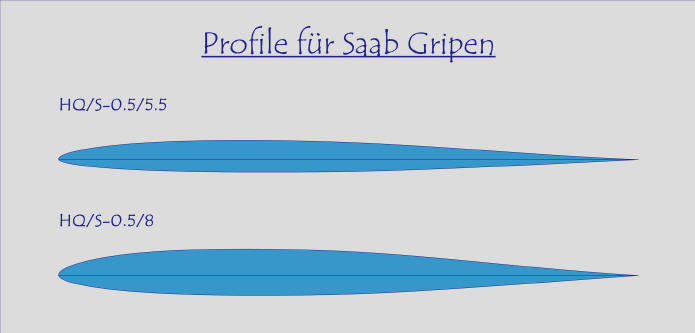

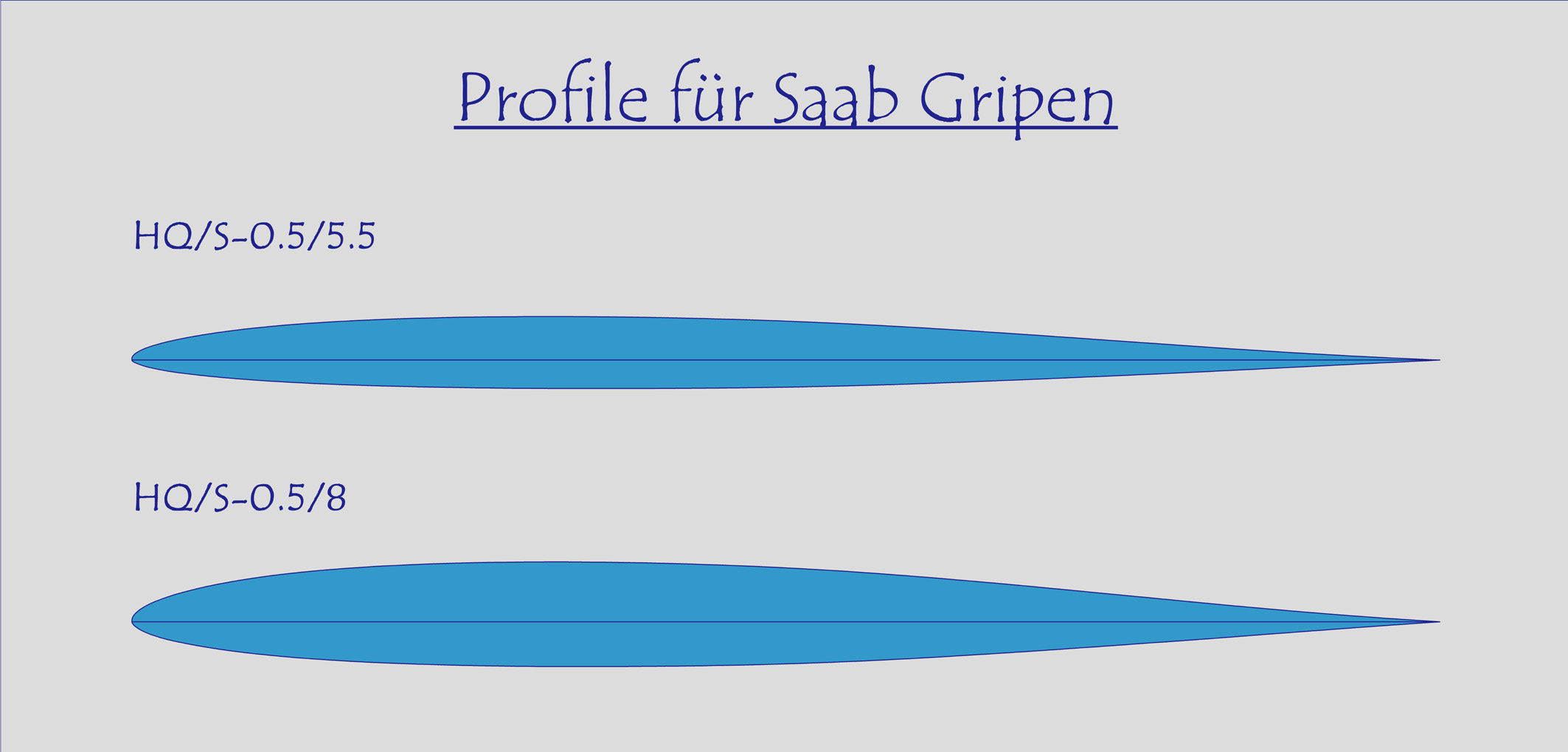

Profile für Jet-Modelle, e.g "SAAB Gripen":



Für die Berechnung der Schwerpunktlage von Segelflugmodellen, die sich ja in der Regel nach dem geringsten Sinken oder dem besten Gleiten im stationären Gleitflug richtet, wird empfohlen, nachfolgende charakteristische aerodynamische Beiwerte zu wählen!

HQ/S-

1,5/9

1,75/10

2/10

1,3/9/0,023

Nullauftriebswinkel  ao

-0,50°

-0,58°

-0,68°

0,21°

Auftriebsanstieg  dca/da

0,115

0,115

0,116

0,116

Nullmomentenbeiwert cmo(0°)

0,001

0,001

0,001

0,23

Nullmomentenanstg  dcmo/da

-0,001

-0,0013

-0,0015

-0,0014





Polaren der HQ/S-F/D-Profile

(Älteres Eppler-PROFILE-Programm, bei dem die viskosen Strömungseffekte noch nicht realistisch

berücksichtigt wurden)

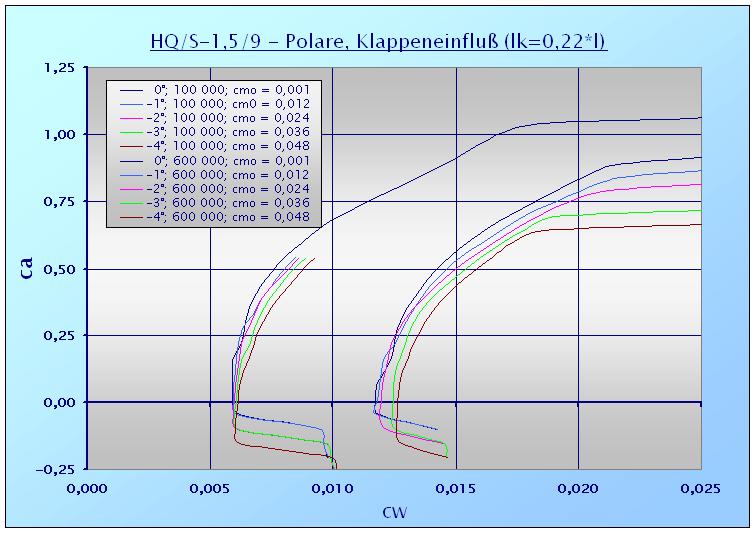

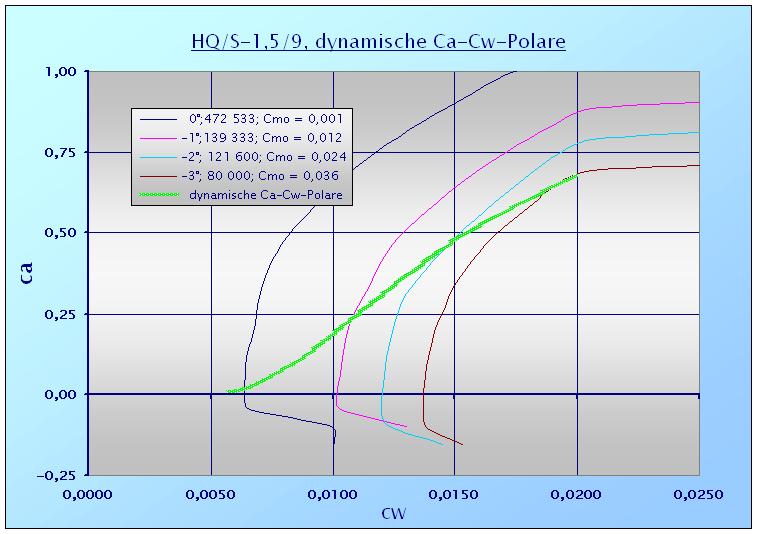

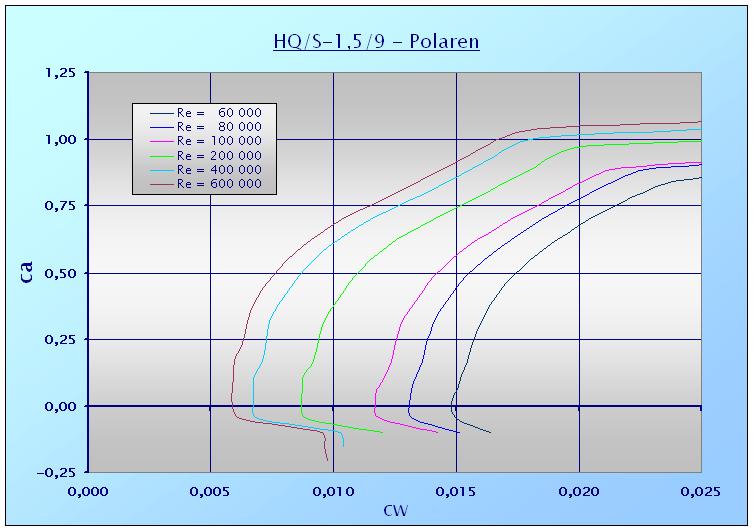

HQ/S-1,5/9   (cmo = 0,001, lk/l  ≈ 0,22 - 0,25)

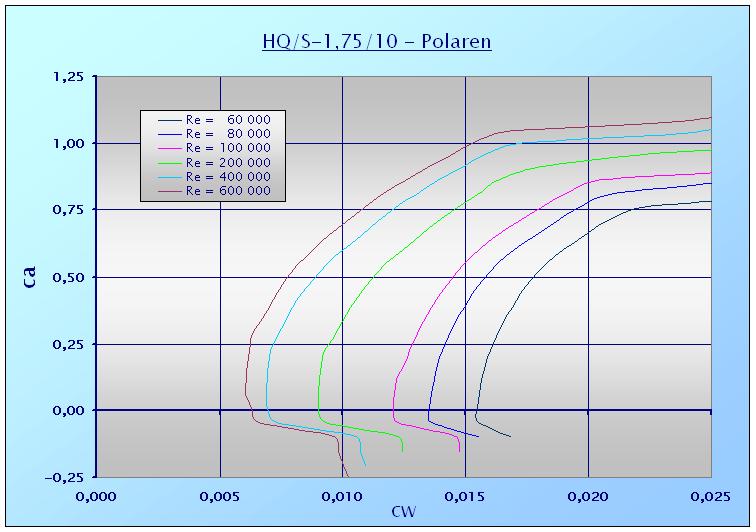

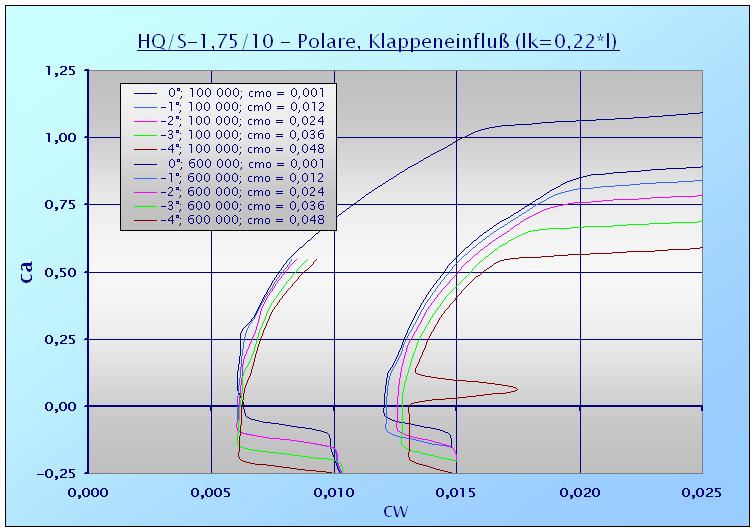

HQ/S-1,75/10  (cmo = 0,001, lk/l  ≈ 0,22 - 0,25)

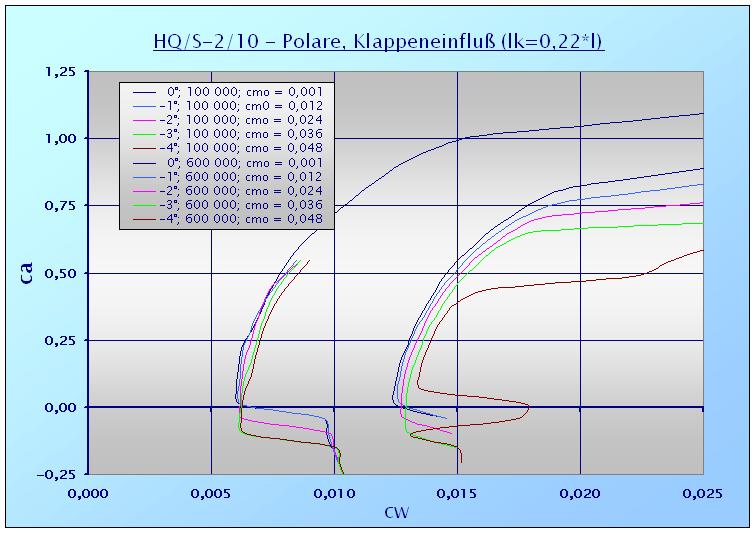

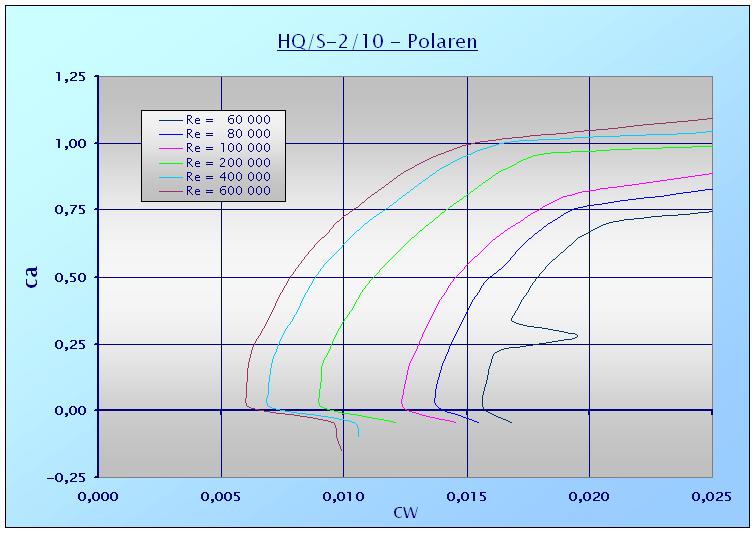

HQ/S-2/10  (cmo = 0,001, lk/l  ≈ 0,22 - 0,25)

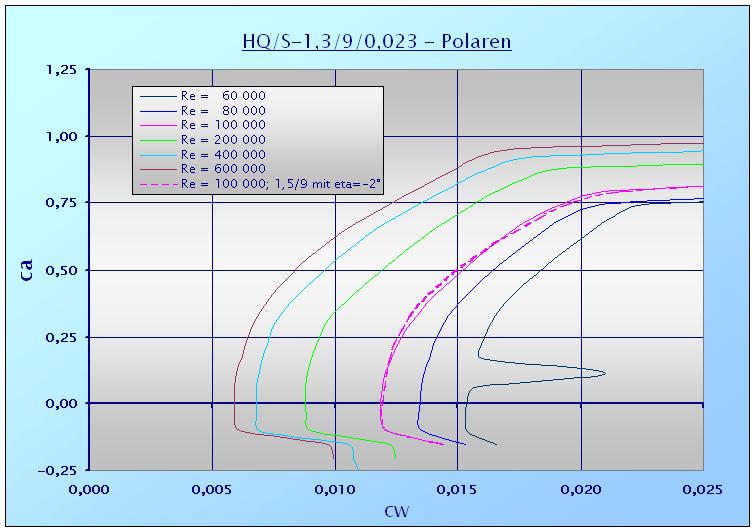

HQ/S-1,3/9/0,023  (cmo = 0,023, lk/l  ≈ 0,22 - 0,25)
