Es würde hier zu weit führen, alle Besonderheiten der Benutzeroberfläche sowie Berechnungs- und grafischen Darstellungsmöglichkeiten des Programms "FMFM Flugmechanik für Flugmodelle" im Detail darzustellen.

Eine ungefähre Vorstellung von der Arbeitsweise und Leistungsfähigkeit des Programms wird nachfolgend am Beispiel eines  ALLROUNDER-Modells vermittelt:

Erfassung und Wiedergabe der Tragflügelkoordinaten und Profildaten:

(In ähnlicher Weise geschieht dies auch für die Leitwerke, incl. V-Leitwerk)

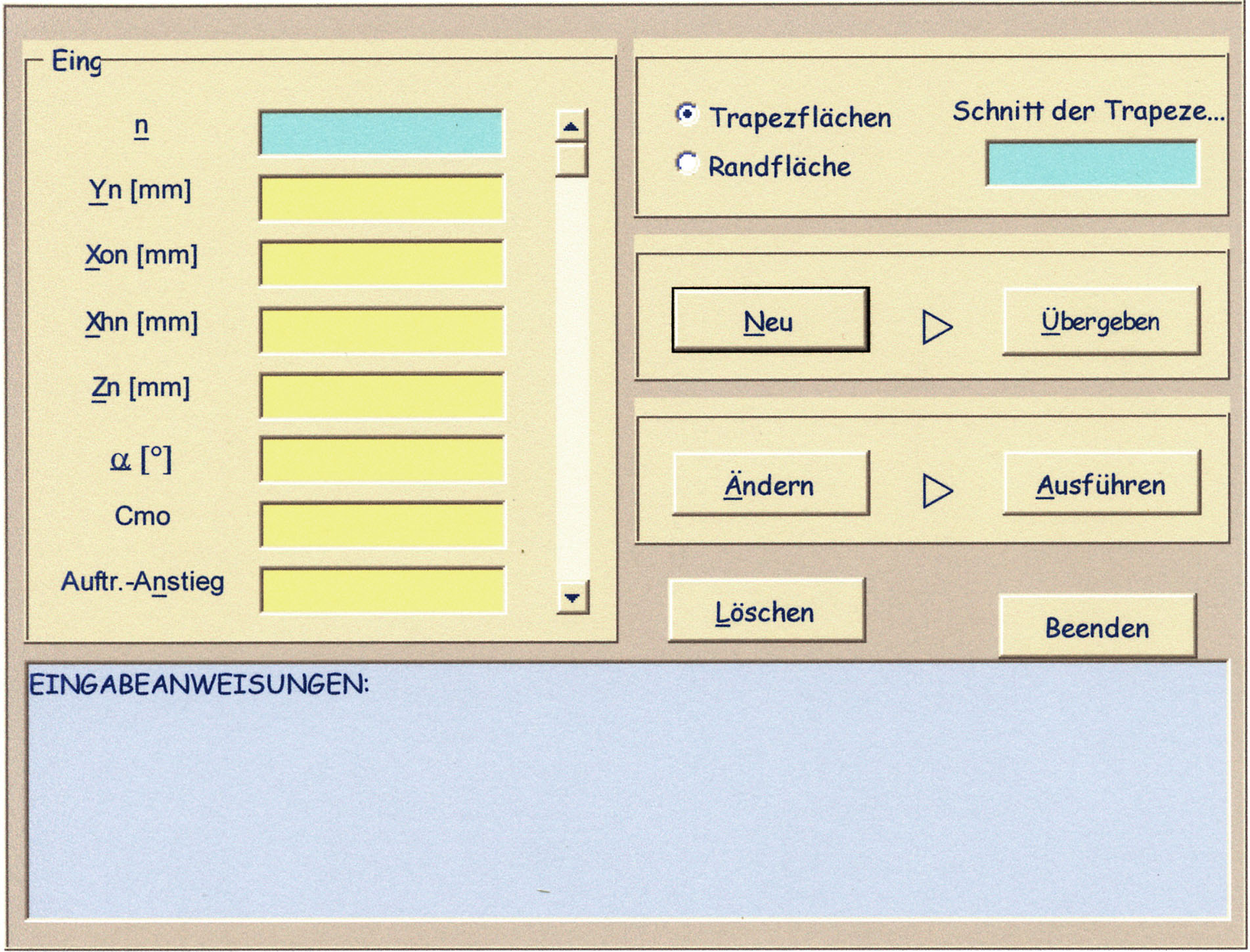

Formular  (Dialog)  zur Eingabe der Koordinaten und Profilcharakteristika des Tragflügels

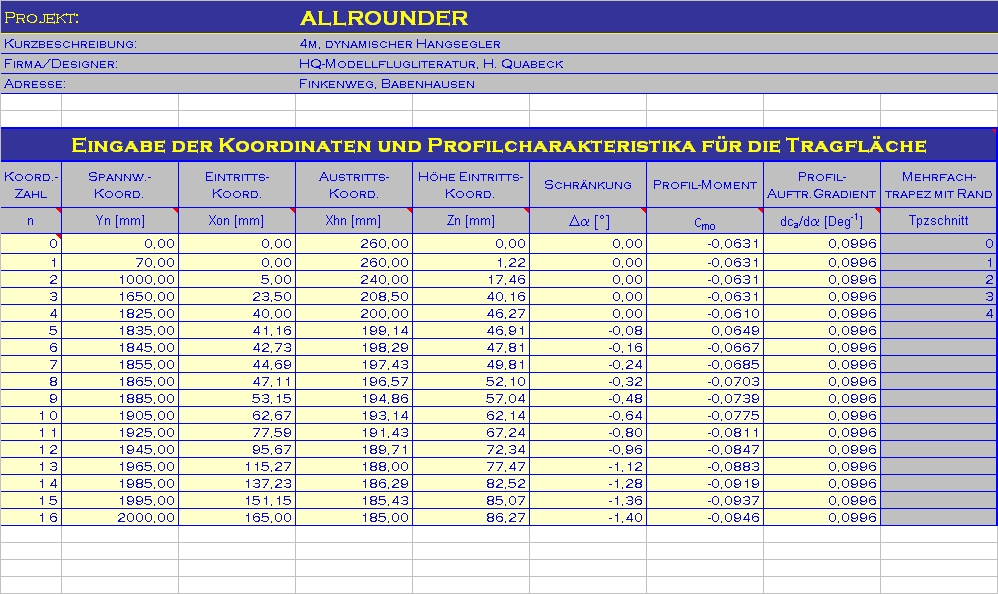

Wiedergabe der Koordinaten und Profilcharakteristika des Tragflügels

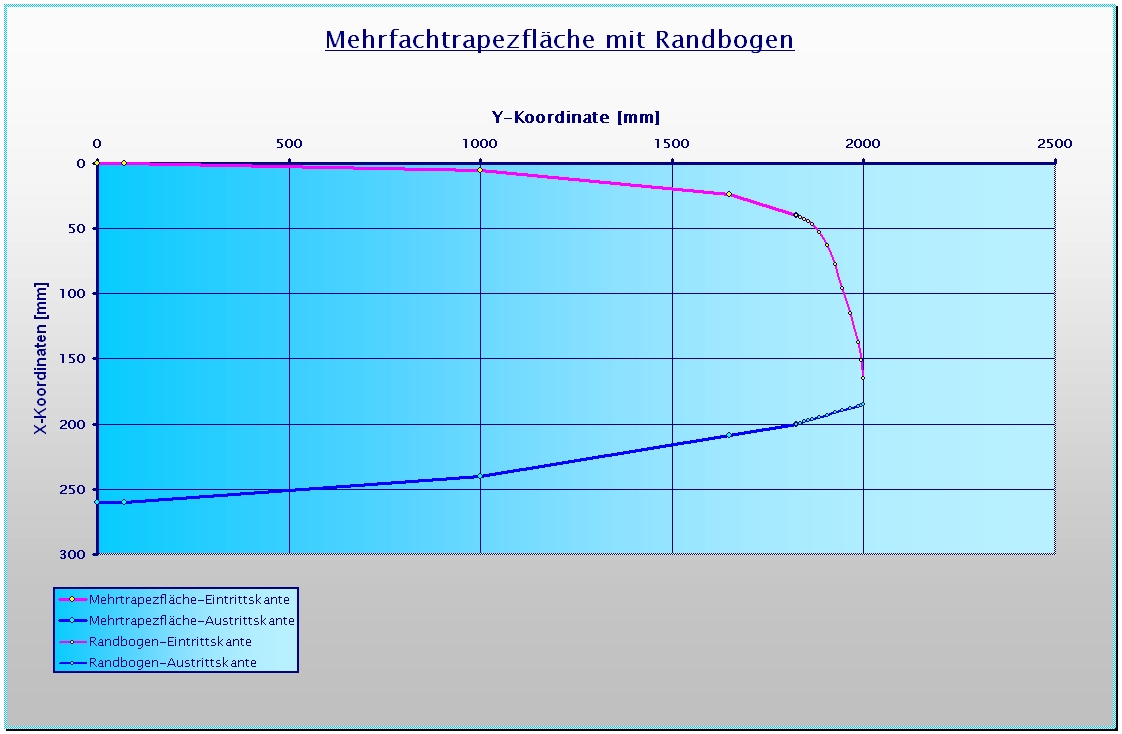

grafische Darstellung der Tragflügeldimensionen



Flugmechanische Auswertung der Eingabedaten für den Tragflügel:

(Ähnlich auch für die Leitwerke)

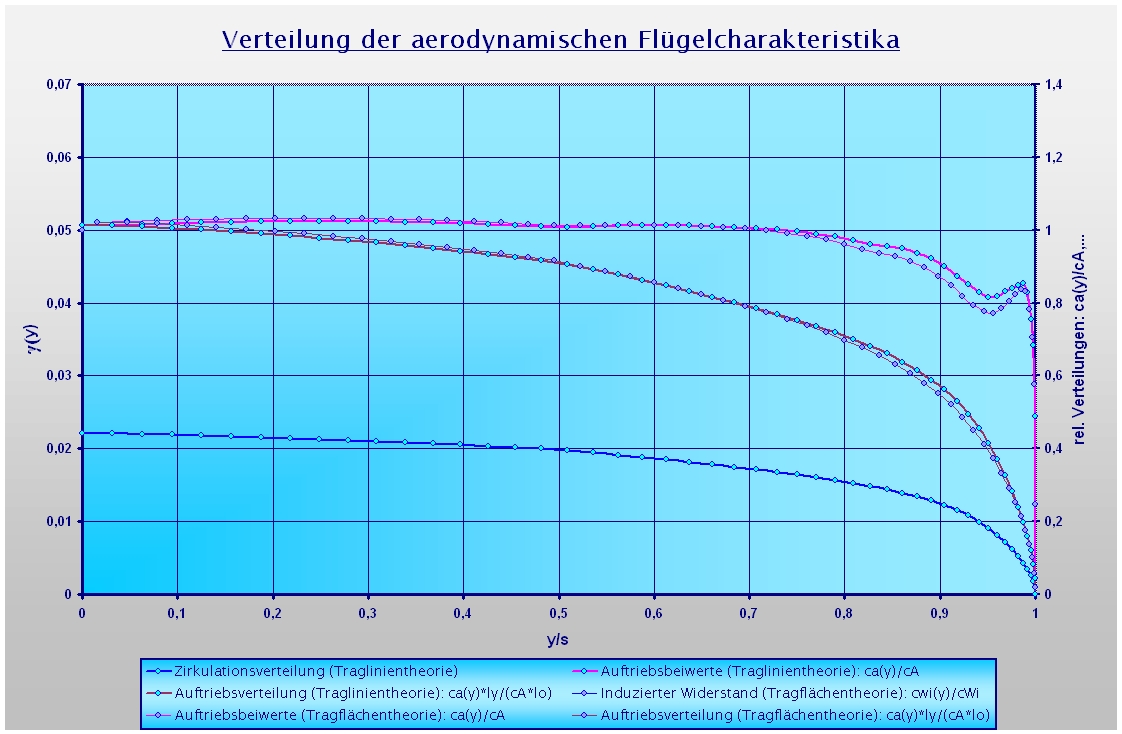

Grafische Darstellung der Zirkulationsverteilung, der Verteilungen des Auftriebsbeiwertes und der Auftriebslast sowie des induzierten Widerstandsbeiwertes

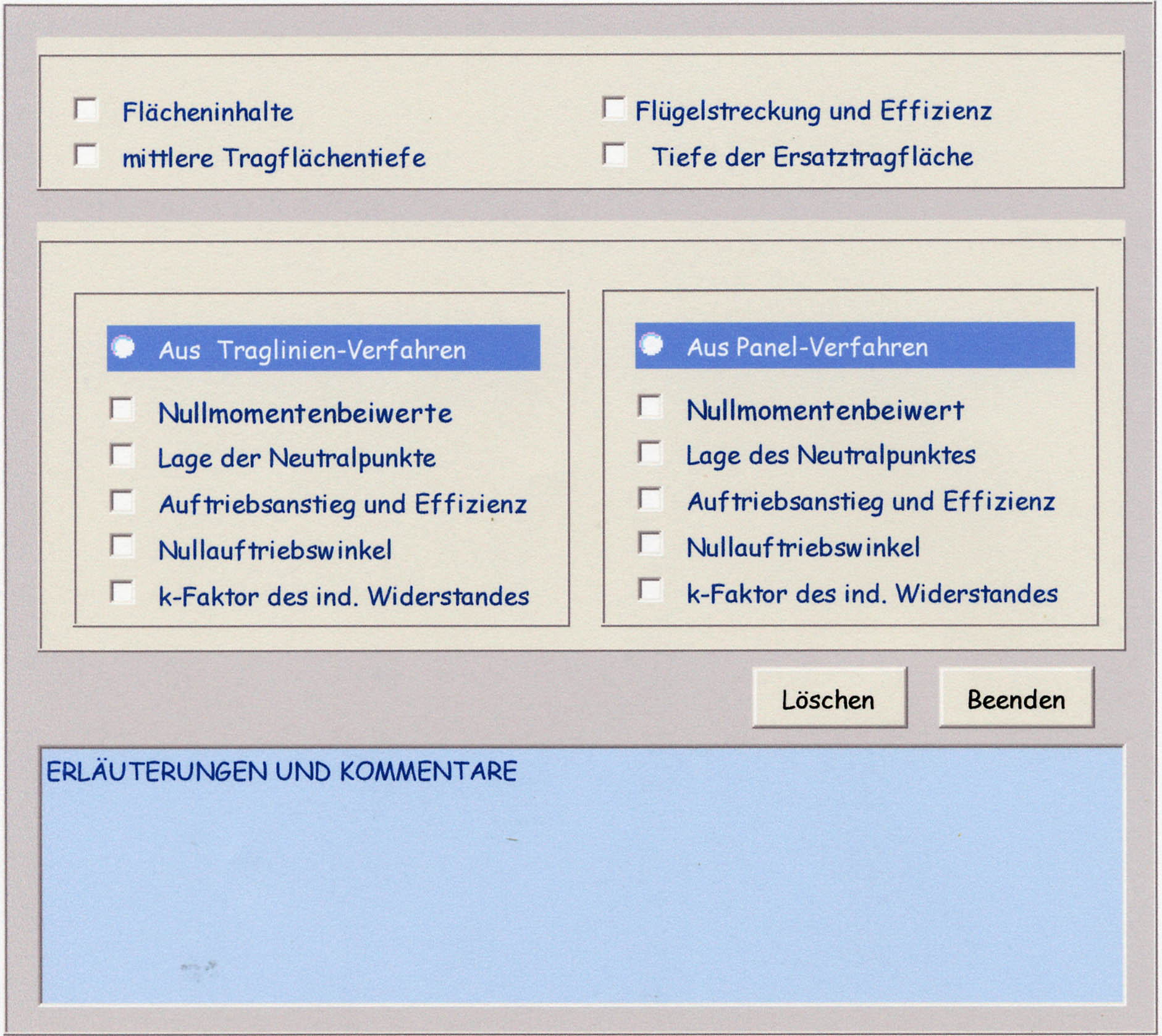

Formular  (Dialog)  zur Auswertung der Eingabedaten

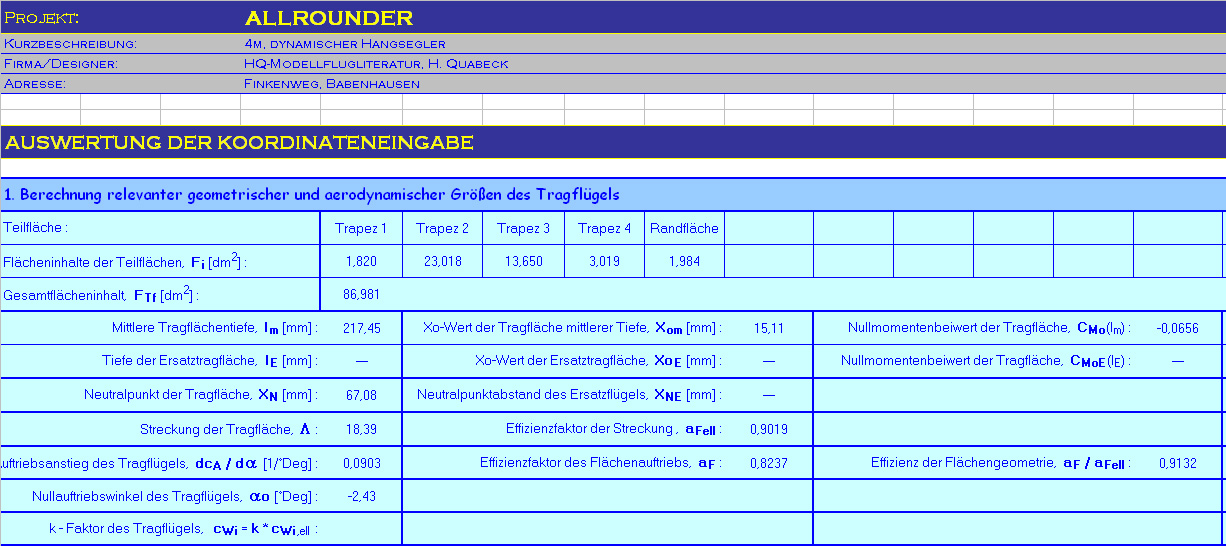

Wiedergabe der berechneten charakteristischen flugmechanischen Werte des Tragflügels





Erfassung, Wiedergabe und Auswertung der Rumpfdimensionen:

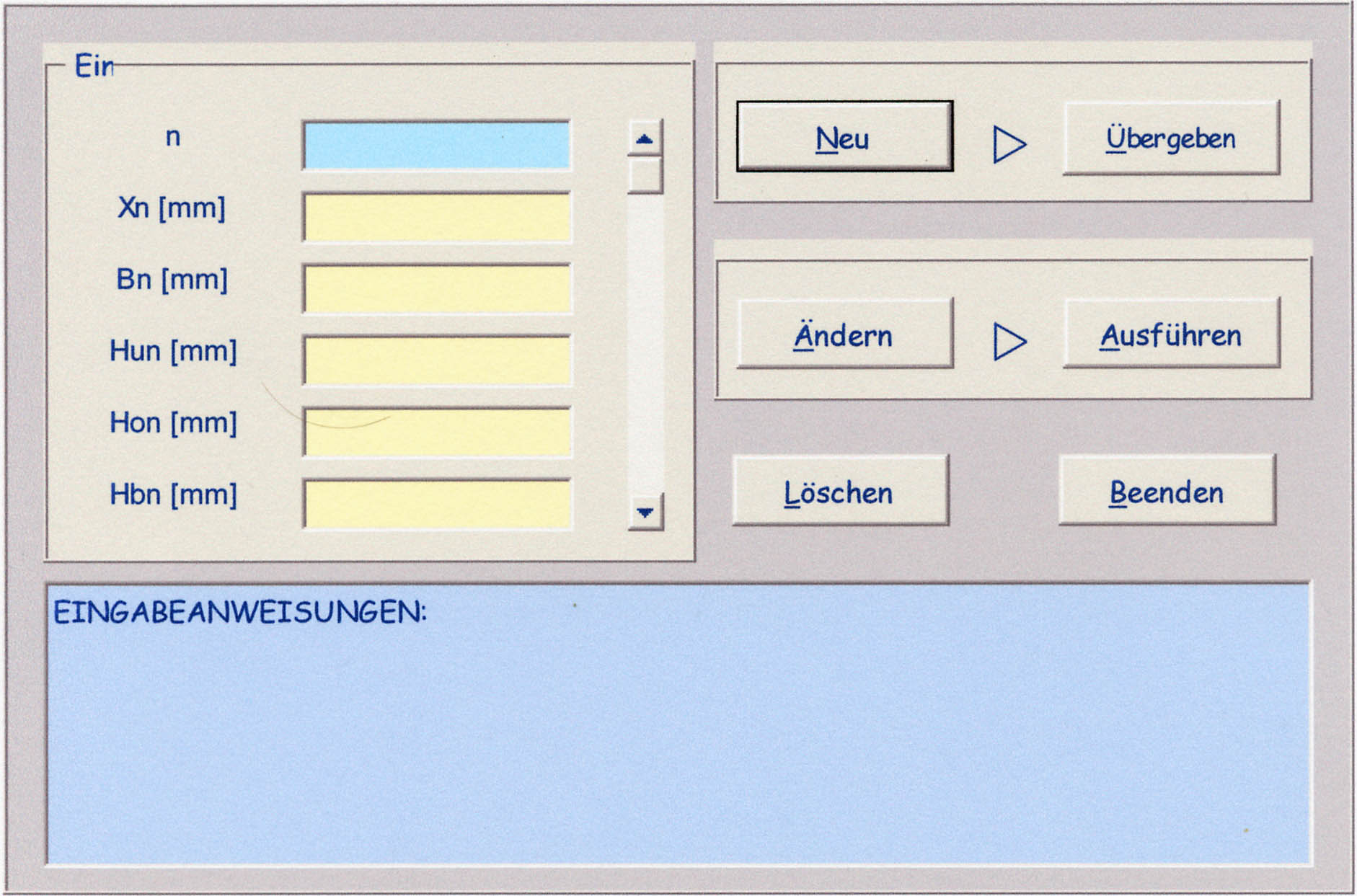

Formular  (Dialog)  zur Erfassung der Rumpfdimensionen
Wiedergabe der Rumpfdimensionen

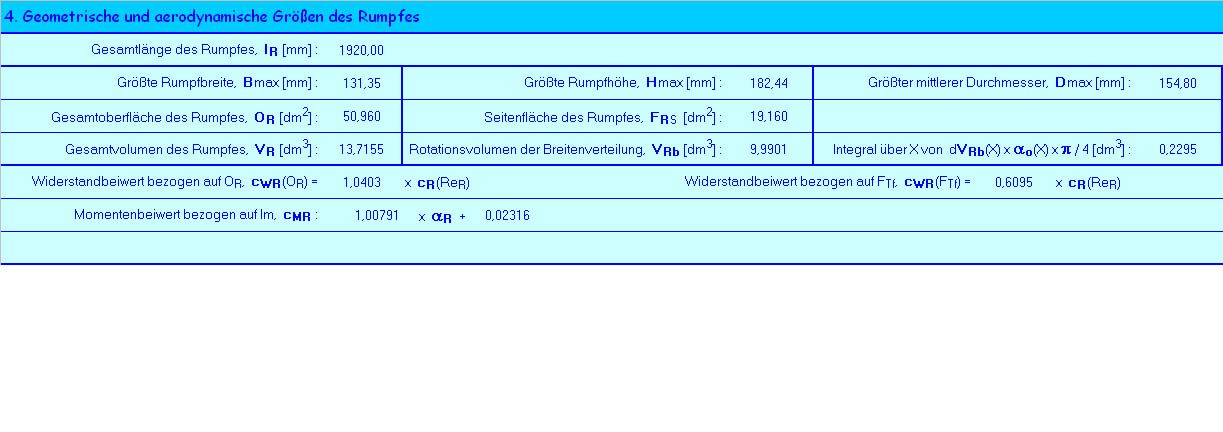

Wiedergabe der berechneten charakteristischen flugmechanischen Werte des Rumpfes





Berechnung und grafische Darstellung der Gleitzahlen und Sinkraten einer Tragfläche:

(für konstante Re-Zahlen und/oder für variable Re-Zahlen und integrierte Widerstandsbeiwerte)

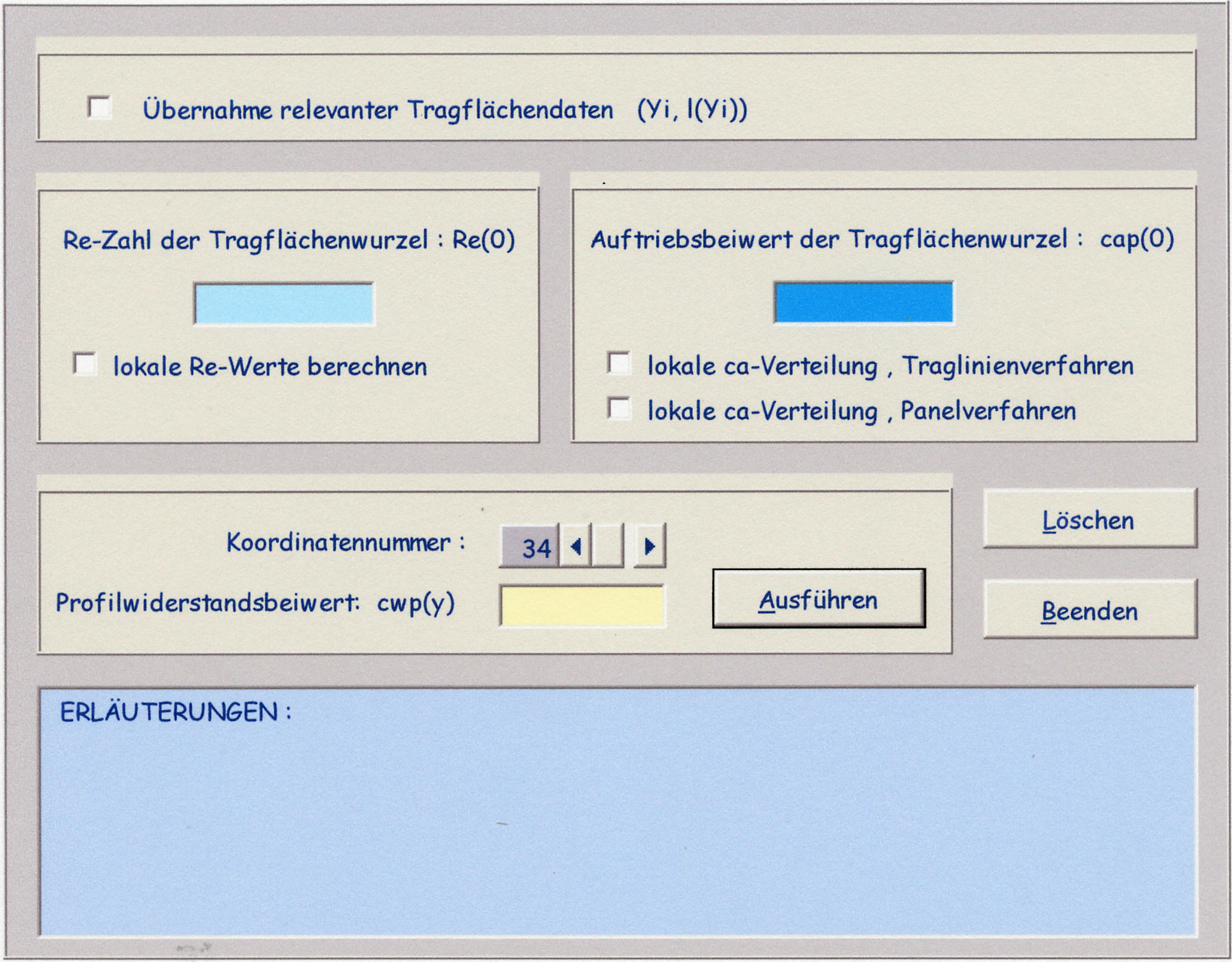

Formulare  (Dialoge)  zur Erfassung der Auftriebs- und Widerstands-beiwerte sowie ihrer Auswertung (wie nebenstehendes Beispiel)

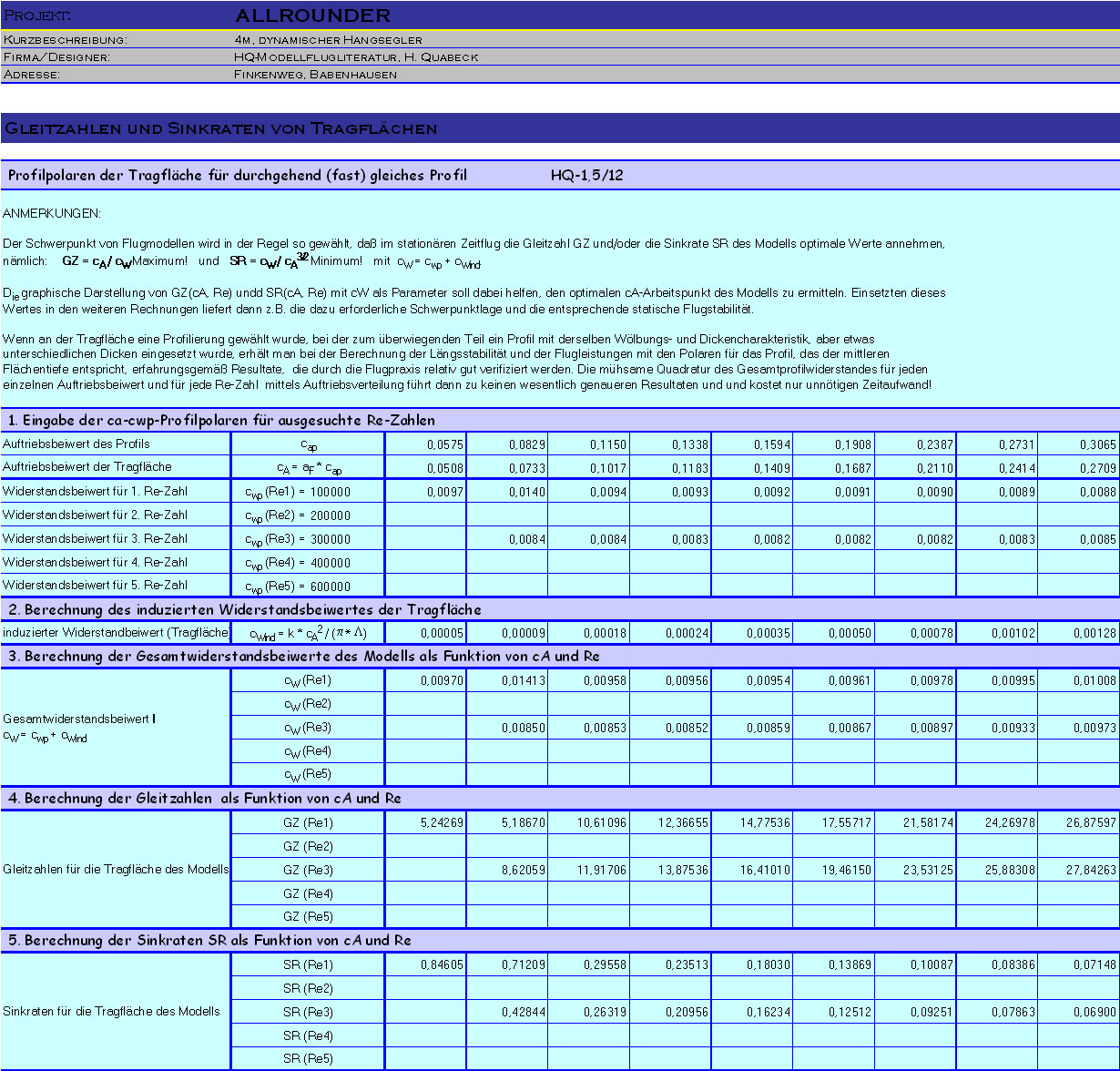

Wiedergabe der Eingabe- und Auswertungsdaten

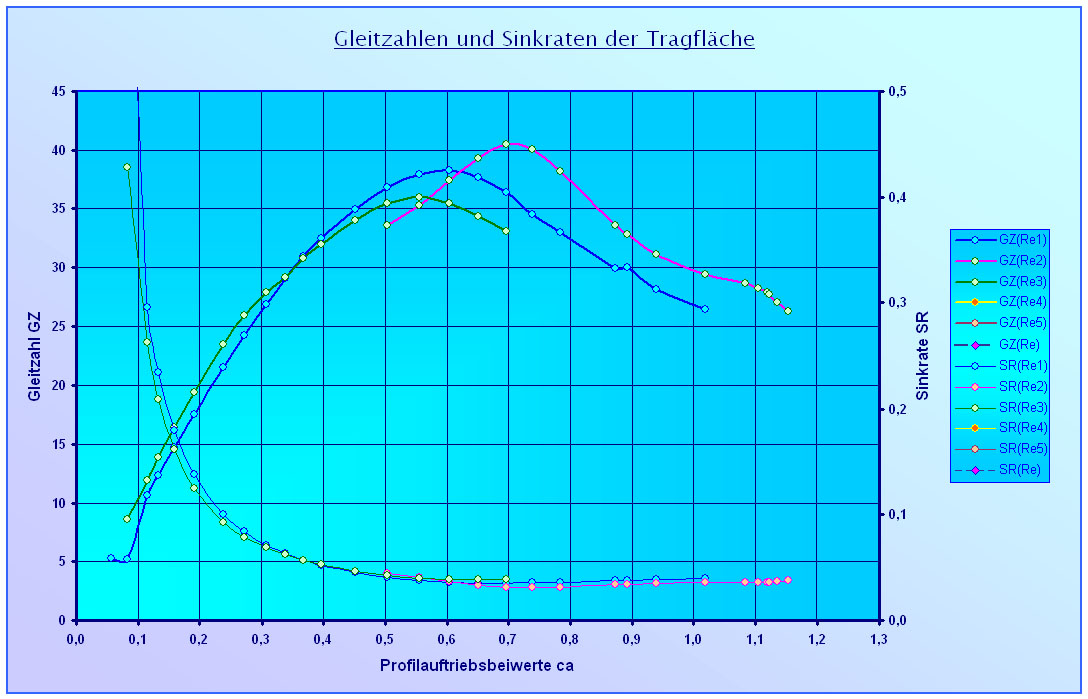

grafische Darstellung der Gleitzahlen und Sinkraten als Funktion der Auftriebsbeiwerte



Ermittlung von Schwerpunktlage, Längsstabilität und Einstellwinkeldifferenz:

(Ermittlung der Maßzahlen für Seitenstabilität, Rollverhalten und  Kopplungseffekte geschieht in ähnlicher Weise)

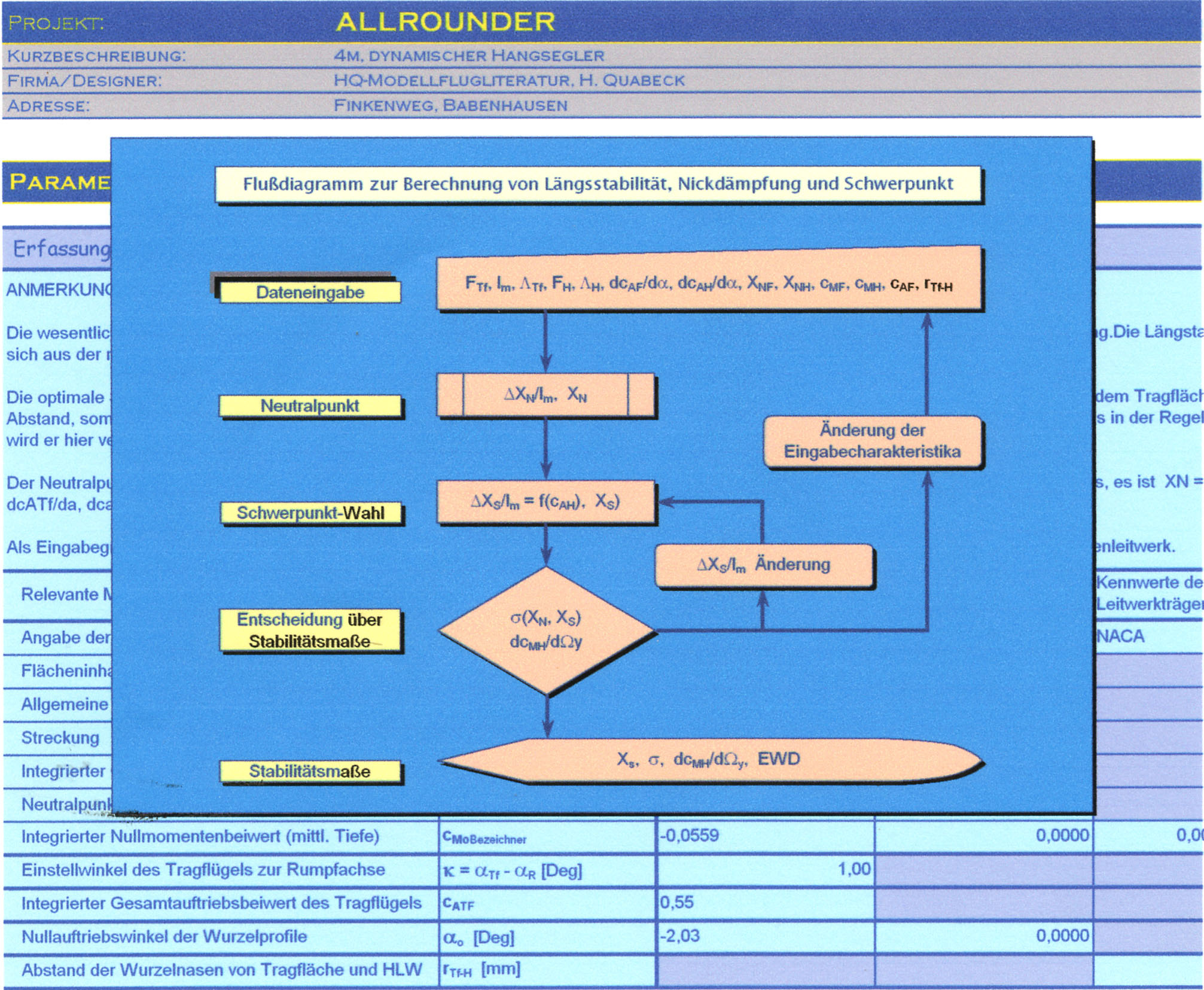

Flußdiagramm zur Vorgehensweise bei der Ermittlung von Schwerpunkt und Längsstabilität

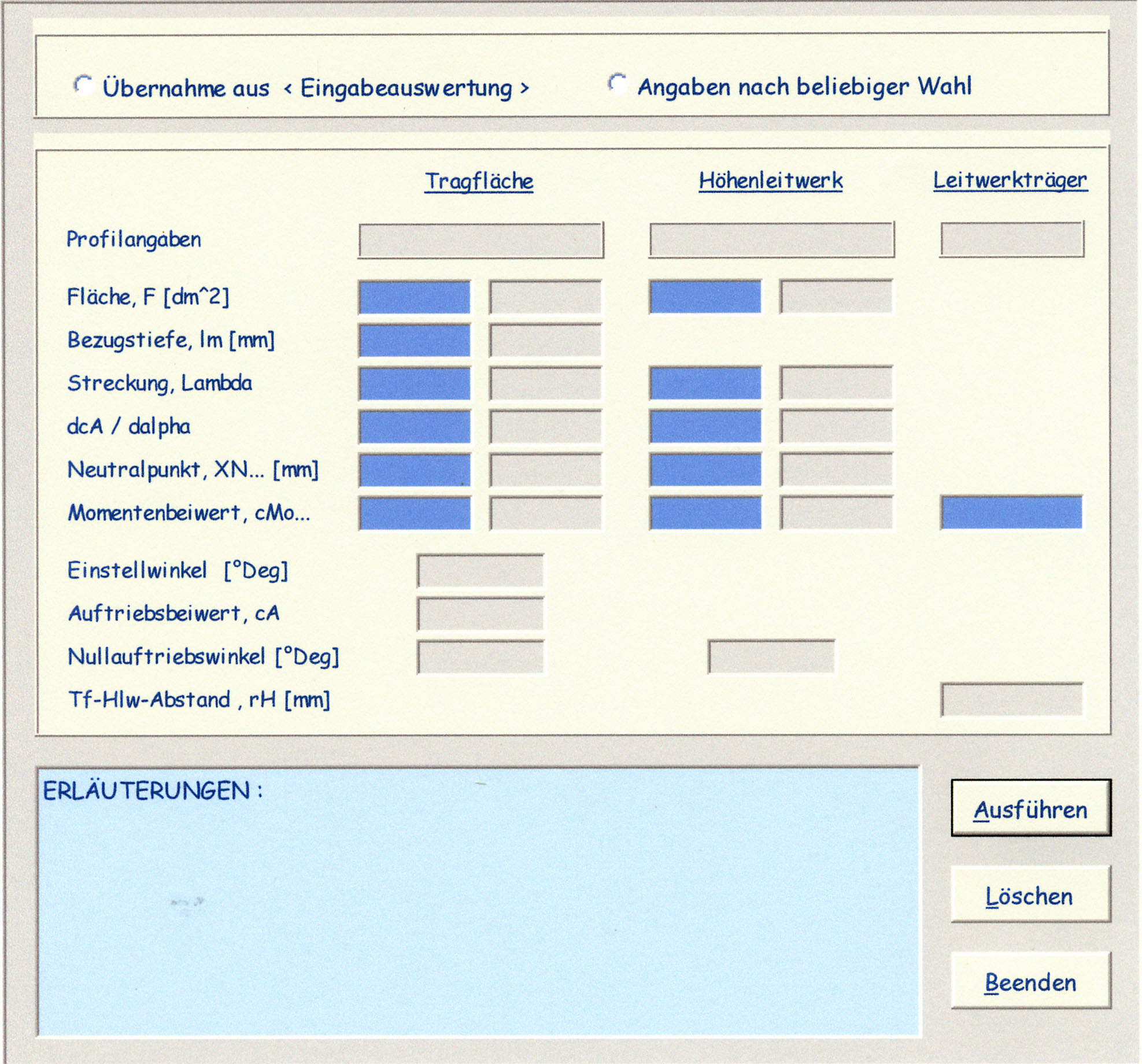

Erfassung der Werte relevanter Modellcharakteristika

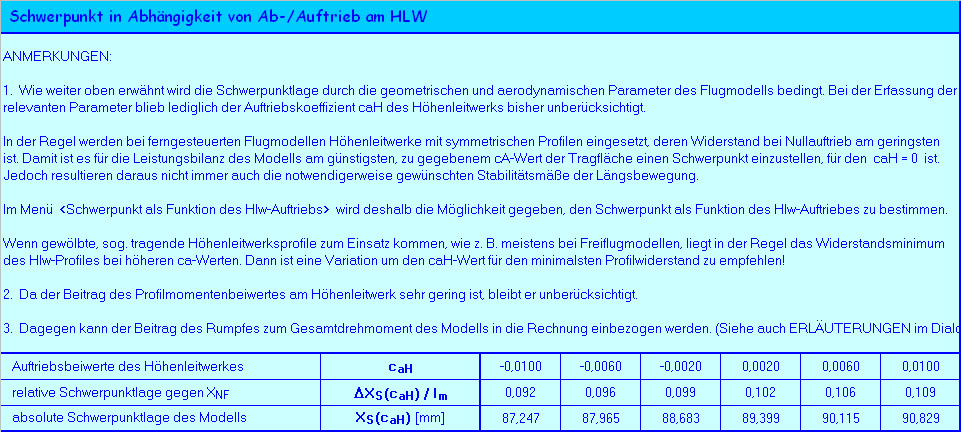

Berechnung des Schwerpunktes als Funktion der Auftriebs am Höhenleitwerk

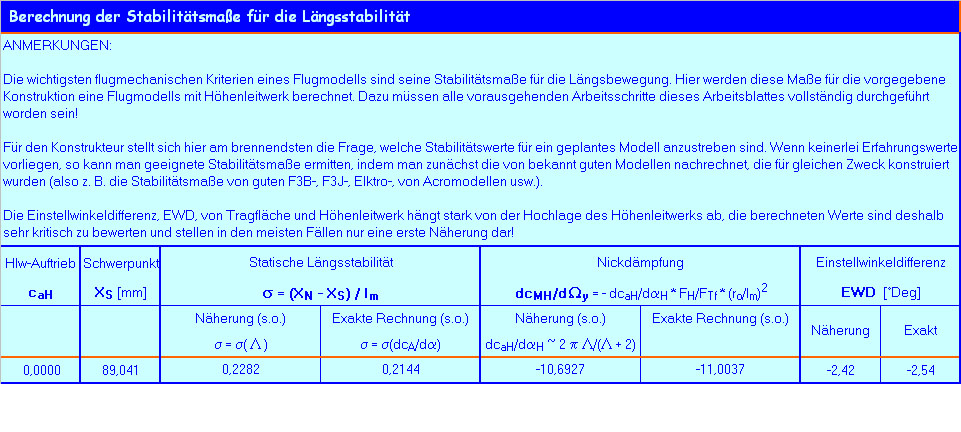

Anzeige der Stabilitätsmaße für die Längsstabilität





Berechnung und grafische Darstellung der Leistungspolaren des Modell:

(Eingabe der relevanten Parameterwerte, Auftriebs- und Widerstandsbeiwerte und deren Auswertung für die Leistungscharakteristika geschieht in ähnlicher Manier wie bei allen übrigen Berechnungen, hier ist die grafische Darstellung der Berechnungen nur noch exemplarisch angezeigt)

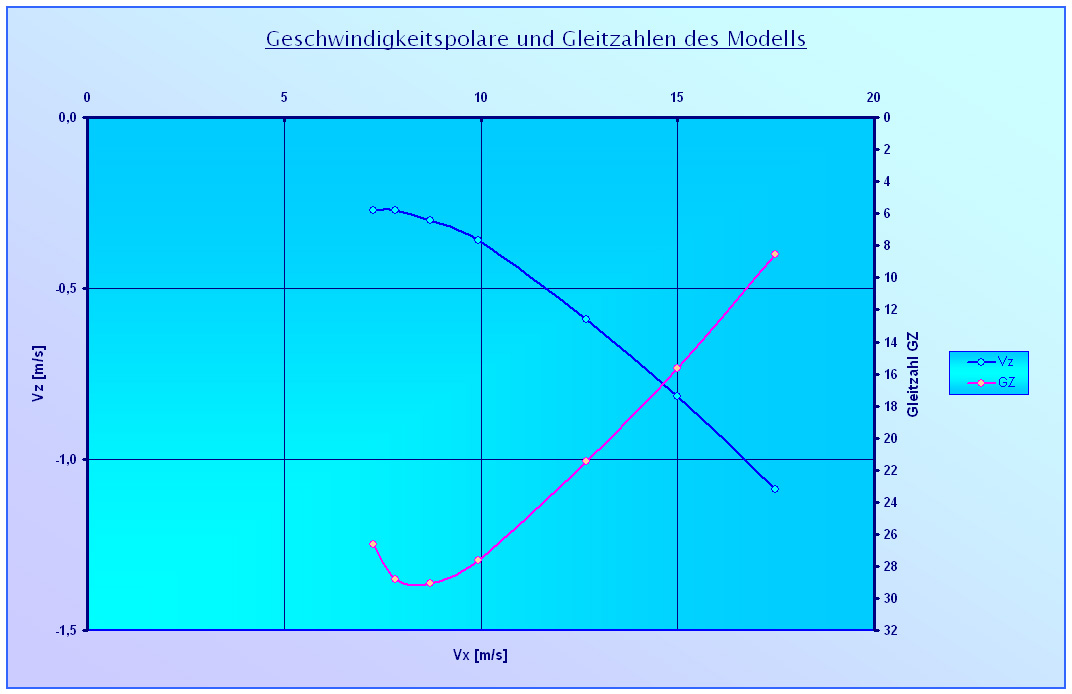

Grafische Darstellung von Geschwindigkeitspolaren und Gleitzahlen des Modells
